功能特點
1.適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。
2.在線路停運后進行定位，特別適用于有電纜分支的故障線路。
3.施加高壓信號使故障重現，電流信號穩定，易于檢測。
4.超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。

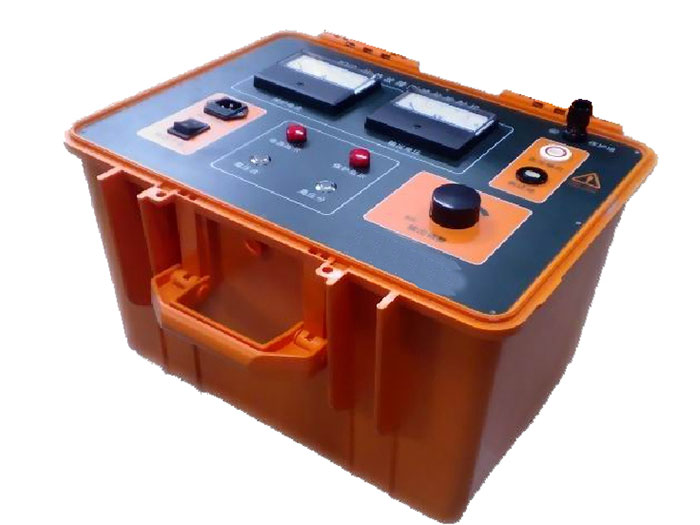

5.發射機安全特性：高壓?jiǎn)?dòng)閉鎖功能、輸出允許直接短路。

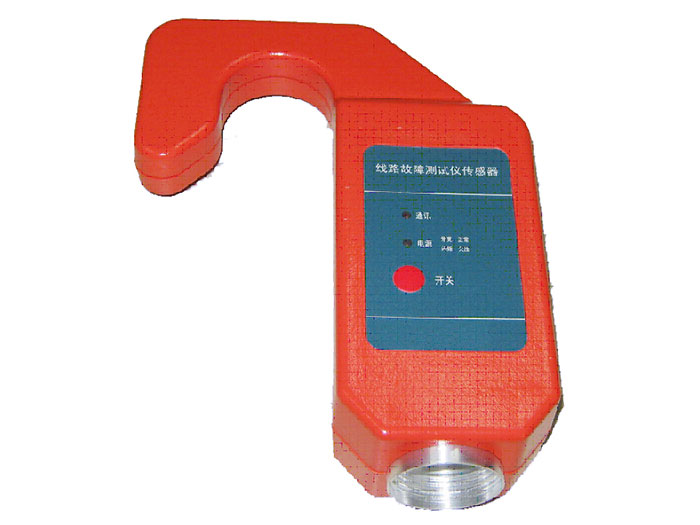

6.傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。
7.傳感器和接收機無線通訊傳輸。
8.發射機可使用市電、發電機供電，傳感器和接收機干電池供電。
9.發射機體積小，重量輕；傳感器為體積重量最小化設計，方便沿線掛接；接收機為手持式設計。

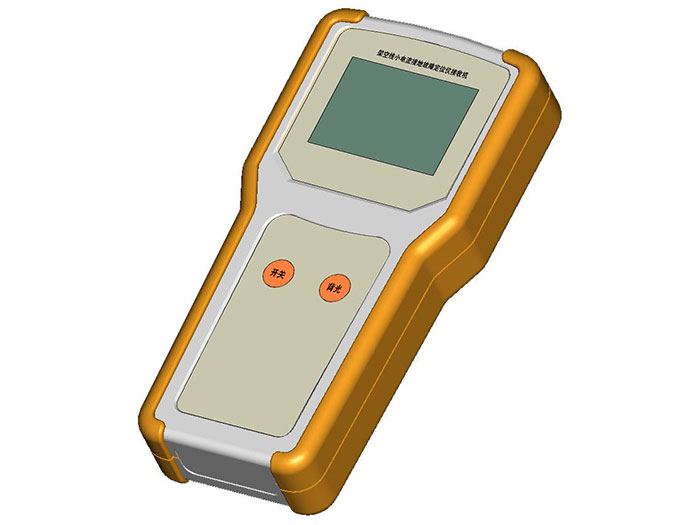

10.接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。
技術指標
1.定位精度：0.2米。
2.發射機輸出特性：
(1)輸出頻率1Hz
(2)開路電壓： 基波有效值0~2800V，
（脈動直流，峰值8kV，相當于10kV線路的相電壓峰值）；
(3)短路電流： 基波有效值0~35mA（脈動直流，峰值100mA）
3.傳感器與接收機的無線通訊距離：不小于30m。
4.發射機電源：AC 220V市電，可接發電機（輸出功率≥1500W）。
5.發射機功率：功率900W。
6.傳感器電源：3節7號堿性干電池。
7.接收機電源：5節5號堿性干電池。
8.體積：
發射機455×335×310mm；傳感器180×100×35mm；接收機205 ×100×35mm
9.質量：發射機15kg；傳感器0.45kg；接收機0.45 kg
10.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
