產品參數/ Product parameter
HD3106直流系統接地故障測試儀主要用于電力、石油化工、煤炭等部門的發電廠或變電站的220V、110V、48V、24V等直流系統接地故障查找和判斷。它在查找直流系統接地故障時，不需拉開直流系統的電源，就可以查找出接地點，并且具有使用簡單優點，是發電廠、變電站查找直流系統接地故障的儀器。各種類型的接地故障，均能迅速地查找出接地點。本儀器是利用低頻變頻原理來查找直流系統接地點的，即在故障母線和大地之間加一低頻變頻信號，利用故障查找儀來檢測故障支路的電阻性低頻電流的。本儀器由兩個獨立部分組成：信號發生器、信號接收器和信號采集器（卡鉗），三者須同時配合使用。
技術指標

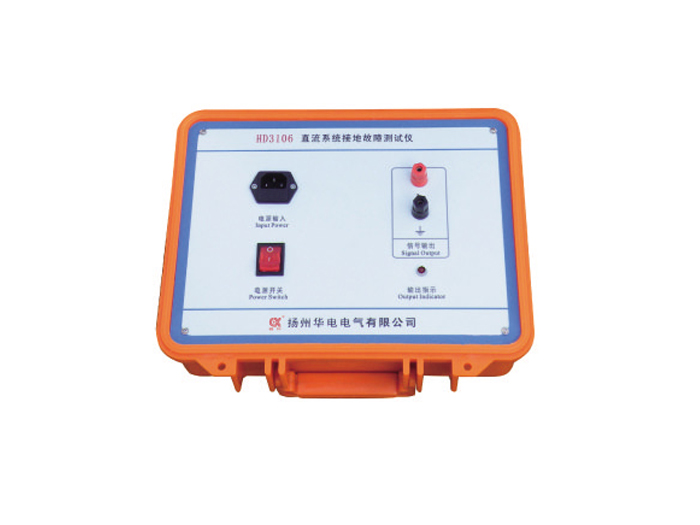

信號發生器
1、 輸出信號頻率：2.5Hz
2、 信號空載輸出電壓：±20V±5%
3、 信號電壓幅值誤差：<5%
4、 信號短路輸出電流：≤80mA
5、 輸出口抗沖擊能力：400V直流沖擊
6、 電源電壓：AC220V±10%
7、 電壓頻率：50Hz±5%
8、 輸入保險：200mA
9、 功率：3W
10、 體積：300mm×270mm×200mm

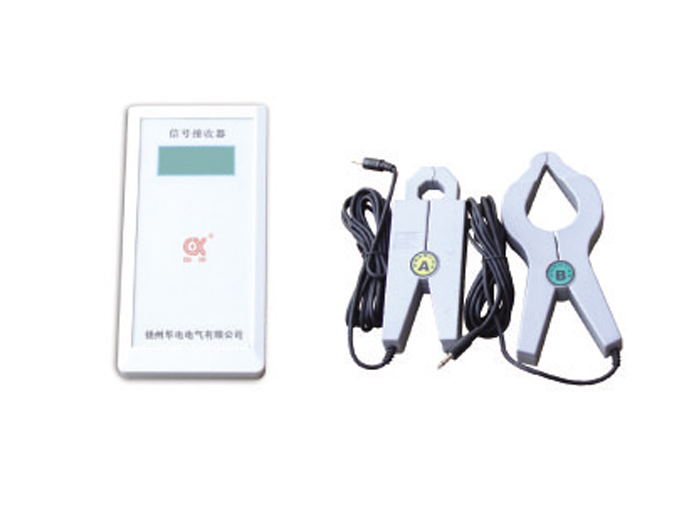

信號接收器
1、 信號電流檢測靈敏度：0.5mA
2、信號發生器阻抗：40kΩ
3、輸出電流：2.5毫安
4、 接收器顯示：數字0-19
5、 體積：210mm×100mm×32mm
6、 A鉗口尺寸：Φ50mm
7、 B鉗口尺寸：Φ7mm×9mm
整機
1、 檢測接地電阻：300kΩ
2、 接地電阻測量精度：0-4.5kΩ 誤差≤0.5kΩ
