產品參數/ Product parameter

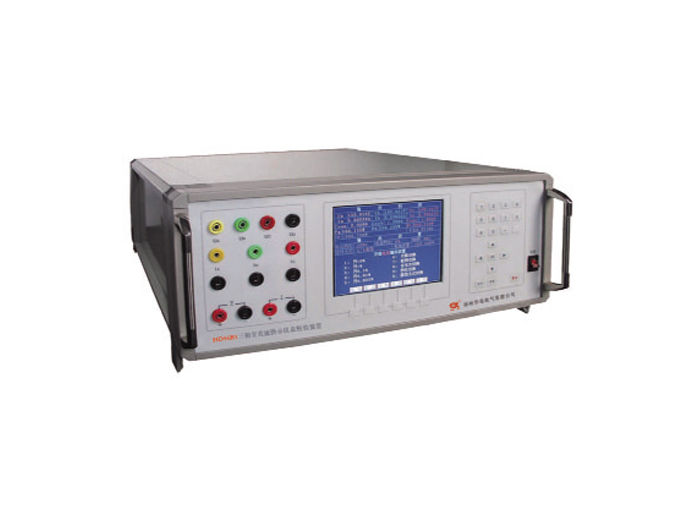

HD56B1三相交直流指示儀表校驗裝置是按照檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》。裝置中源和表的核心技術均采用數字信號處理器（DSP）。裝置可對指示式和數顯式儀表進行規程檢定。裝置采用6.5英寸TFT彩色屏，中文菜單操作提示。具有度高，穩定性好，自動化程度高，使用靈活、方便、便于攜帶等優點。
主要功能
1、可半自動檢交直流電壓/電流表、單相三相有功/無功功率表、相位表、功率因素表和頻率表等儀表的 基本誤差。
2、 輸出交流電壓、電流實現閉環控制，保障低漂移及年穩定度。在測量交流電壓、電流、有功功率時，其度為 0.05級 ；
3、可作為多功能數顯儀表的測試標準。校驗儀表的電壓、電流、功率、功率因數、頻率等電量。
4、 采用高精度，高穩定度標準交直流電壓源、交直流電流源和功率源，內部軟件自校準；
5、 具有諧波輸出功能，交流電壓、電流能夠輸出2~31次諧波(含量不大于40%)，諧波相位可以任意設置；
6、 備有RS232標準電腦串行通訊口,可通過RS232串口把數據傳送到電腦進行數據管理。也可由電腦控制本裝置，直接操作檢定過程。
技術參數
交流電壓輸出
1、 量限： 50、100、200、400、800V；
2、 調節范圍： （0～120）%RG，RG為量限
3、 調節細度： 0.005%RG；
4、 度： 0.05%RG；
5、穩定度： 0.01%/1min；
6、 失真度： ≤0.5%（非容性負載）；
7、 輸出負載： 每相20VA；
交流電流輸出
1、 量限： 0.5A、 1A、5A、10A、20A；
2、 調節范圍： （0-120）%RG，RG為量限
3、 調節細度： 0.005%RG；
4、 度： 0.05%RG；
5、 穩定度： 0.01%/1min；
6、 失真度：≤0.5%（非容性負載）；
7、 輸出負載： 每相20VA；
功率輸出
1、 有功度： 0.05%RG；
2、 無功度：0.1%RG；
3、 穩定度：0.01%/1min；
相位輸出
1、調節范圍： 0°～359.99°；
2、 分辨率： 0.01°；
3、 準確度： 0.05°
功率因數
1、調節范圍： -1～0～+1；
2、 分辨率： 0.0001；
3、 度： 0.05%；
頻率
1、 調節范圍： 45Hz～65Hz；
2、 分辨率： 0.001Hz；
3、 度： 0.002Hz；
三相電壓、電流對稱度和相位對稱度
1、 電壓、電流對稱度： ＜0.03﹪；
2、相位對稱度： 0.05°
電壓電流諧波輸出
1、諧波次數： 2～31次；
2、諧波含量 0～39%；
3、 諧波相位：0°～359.99 可調
直流電壓輸出： 75mV、50V、100V、300V、500V、1000V
1、調節范圍：0～110％RG，RG為量限
2、 調節細度：0.005％RG
3、 度:0.05% RG
4、 穩定度：0.01％FS/min
5、 輸出容量：20W
直流電流輸出：0.5A、1A、3A、5A、10A、20A
1、 調節范圍：0～110％RG，RG為量限
2、 調節細度：0.005％RG
3、 度：0.05%RG
4、穩定度：0.01％FS/min
5、 輸出容量：20W
6、 工作電源 AC 220V±10%，50Hz±5%。
7、 環境溫度 0℃~+40℃，
8、 相對濕度 ≤75%RH。
