一、概述
隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量

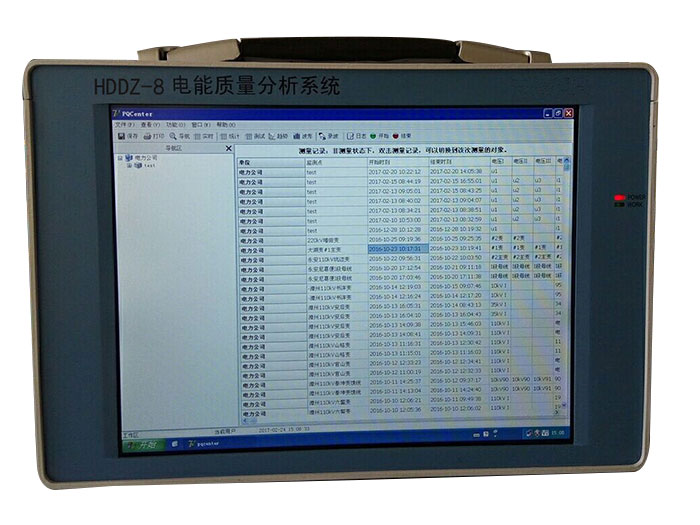

不斷增長，使得電網發生一些電能質量問題。揚州華電電氣有限公司推出電能質量分析系統，以其精度高、功能全、使用方便受到電力、冶金、鐵路等系統用戶的普遍歡迎。
二、功能和特點
1．主要功能
穩態電能質量分析：諧波、間諧波、頻率、三相不平衡度、電壓偏差、閃變。
暫態電能質量分析：電壓驟升、電壓驟降、電壓短時中斷。
功率和電抗分析：基波和各次諧波的有功功率、無功功率、視在功率、功率因數、電抗。
事件錄波和回放：電能質量超標錄波、手動錄波、開關量跳變錄波(擴展配置)。
2．主要特點
精度高：符合國標A級儀器要求。
同時監測8個網點:同時監測4路電壓母線和4路電流線路（每路含A、B、C三相）。
容量大：硬盤容量64G以上，一般可存儲8年以上的數據。
通訊線路兼容：具有以太網口、USB接口。
三、技術指標與規格
1．測量范圍
額定交流電壓：  57.7V，100V，220V，380V。
額定交流電流：  1A ，2A，5A，15A。
頻率：  42.5～57.5Hz。
2. 測量精度
電網頻率誤差：  ≤0.002Hz。
電壓偏差誤差：  ≤0.2％。
三相電壓不平衡度誤差：  ≤0.2％。
閃變誤差：  ≤ 5％。
諧波誤差： 符合國標A級儀器的要求
諧波次數：（2～100次）

等級	被測量	條     件	允許誤差
A	電壓	Uh ≥1% UN  Uh < 1% UN	5％Uh 0.05％UN
	電流	Ih ≥3% IN Ih < 3% IN	5％Ih 0.15％IN

注： ①U_N 為標稱電壓，U_h為諧波電壓；I_N 為額定電流，I_h 為諧波電流。
 ② A級儀器頻率測量范圍為0～2500Hz，用于測量，儀器的相角測量誤差不大于±5°。B級儀器用于一般測量。3.  工作環境及外形尺寸
工作電源：交流輸入：100-240V～，1.5A，50－60Hz，功率：≤60W。
工作溫度：－10°C～40°C
外形尺寸： 330 mm×224mm×90mm。
