產品參數/ Product parameter

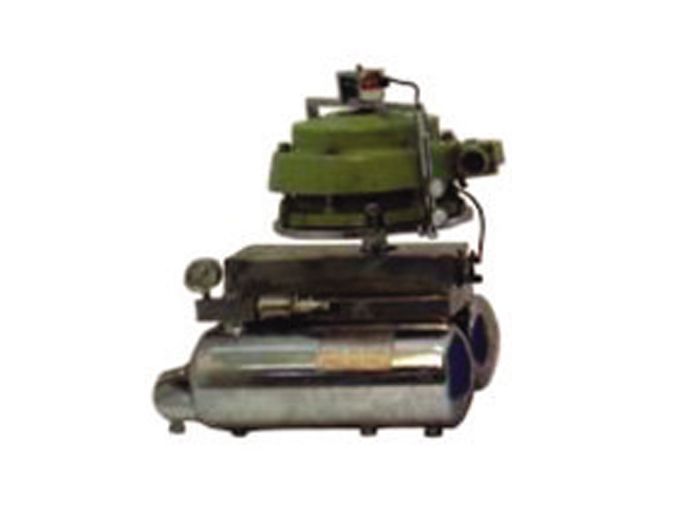

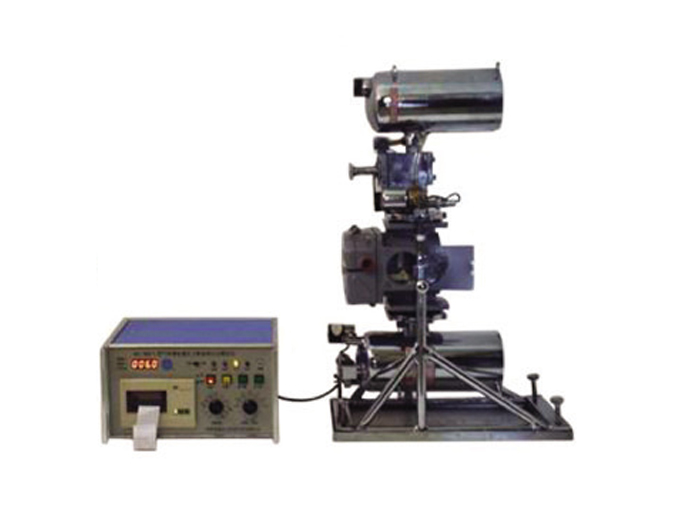

HDWS瓦斯繼電器校驗儀實現了氣體繼電器流速、容積、密封試驗和壓力釋放閥開啟，關閉壓力等檢驗項目，全部自動測試并打印記錄，儀器自動化程度高，采用微機測控，數碼顯示，操作試驗時除人工配合回油外，實現測量，參數調整，控制操作，記錄打印自動化，儀器分含壓力釋放閥試驗和不含壓力釋放閥試驗兩種型號適用。
儀器特點
1、 結構原理，采用帶油地微型壓力油筒代表變壓器油箱、帶快速閥的回油筒代表儲油柜，采用壓差法測定其故障狀態時通過繼電器的瞬時流速；
2、 體積小，重量輕，除可代替固定式校驗臺使用外，還可攜帶至變壓器安裝現場檢驗，為了縮小體積，每次效驗只須人工配合回油；
3、功能齊全，具有測量QJ-25、50、80、50W、80W型的流速、容積、密封試驗等檢驗項目，還可代用戶設計滿足特殊型國外繼電器檢驗；
4、 流速測量范圍為0-0.2m/s，極限誤差≤0.05/s，教部頒標準提高精度1倍；
5、 備有RLC25、50、80型流速測量尺各一把，分辨率為0.01 m/s，度高，即可與檢驗臺定期核對，又可單獨使用，是理想的量值傳遞工具；
6、 采用獨立氣源，微機測量、控制成本。設計又微機測控箱、傳感器、電磁閥、數碼顯示器、微型打印機、微型電動空壓機和水平儀等元件，實現了機電一體化；
7、 在RLC-7QYG2型基礎上增加了一套自動測試輕瓦斯容積的計量裝置，誤差≤5%，較部頒標準提高度上倍，可對氣體繼電器容積刻度板進行有效的檢驗；
8、 在實現重瓦斯流速，輕瓦斯容積和密封性能試驗等檢驗項目全部自動測試并打印記錄。
技術參數
1、 流速范圍：0.5-1.6m/s
2、壓力傳感器精度：0.5%
3、 容積整定范圍：250-300ml
4、容積計量精度：0.5級
5、 壓力范圍：0-150kpa
6、 精度：1.5%
7、電源：AC220V±10% 50Hz±2%
8、 執行標準：DL/T540-94 Qj-25、50、80型氣體繼電器檢驗規格
