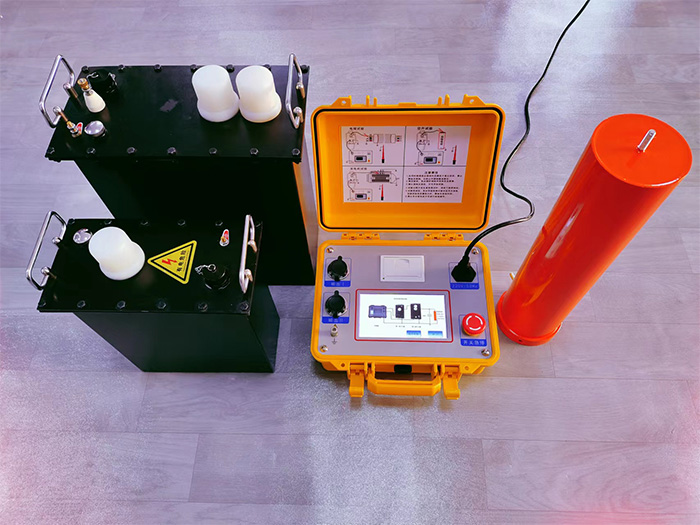

HDF系列0.1Hz程控超低頻高壓發生器

產品參數/ Product parameter

產品特點介紹
本產品采用了數字變頻技術，單片機控制，升壓、降壓、測量、保護完全自動化。由于全電子化，所以體積小重量輕，采用大屏幕彩色觸摸顯示屏，清晰直觀、操作簡單、顯示輸出波形。設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻耐壓裝置通用技術條件》國家標準，使用簡單方便。主要特點如下：
1.1.1額定電壓小于或等于50kV的超低頻采用單聯結構（一臺升壓器）；大于50kV的超低頻采用串聯結構（兩臺升壓器串聯），使整體重量大大減輕，帶載能力增強，而且兩臺升壓器都可單獨使用，達到一機多用。
1.1.2電流、電壓數據均直接從高壓側采樣獲得，所以數據準確。
1.1.3智能綜合保護功能：不需設置電流電壓保護值，儀器能根據試品電容量的大小和試驗電壓值，計算過壓過流保護值，還能對電壓電流突變產生保護，所以能捕捉到放電情況。保護動作時間都小于20ms。
1.1.4采用150kv高壓線輸出，安全、可靠。
1.1.5由于采用了閉環負反饋控制電路，所以輸出無容升效應。
1.2超低頻耐壓裝置產品規格:表1

額定電壓

帶載能力

電源

保險管

產品結構、重量、應用范圍

30kV

（峰值）

自動變頻率：0.1Hz-0.01Hz

帶載容量：≦10μF

控制器：4㎏

升壓器：25㎏

用于10KV以內電纜、電機耐壓試驗

40kV

（峰值）

自動變頻率：0.1Hz-0.01Hz

帶載容量：≦8μF

10A

控制器：4㎏

升壓器：25㎏

用于10KV以內電纜、電機耐壓試驗

80kV

（峰值）

自動變頻率：0.1Hz-0.01Hz

帶載容量：≦5μF

20A

控制器：4㎏

一級升壓器（40kV）：25㎏

二級升壓器（40kV）：45㎏

用于35KV以內電纜、電機耐壓試驗

1.3超低頻高壓電源通用技術指標
1.3.1輸出額定電壓：30kV-80kV。不同規格見表1
1.3.2輸出頻率：自動變頻范圍：0.1Hz-0.01Hz
1.3.3帶載能力：見表1
1.3.4測量精度：≤3%
1.3.5電壓正，負峰值誤差：≤3％
1.3.6電壓波形失真度：≤3％
1.3.7使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
1.3.8輸入電源：頻率50Hz，電壓220V±5%。若是用微型發電機供電，應使用變頻發電機，不能用普通發電機，因為普通發電機轉速不穩定，會使升壓不正常，損壞儀器。
