產品參數/ Product parameter

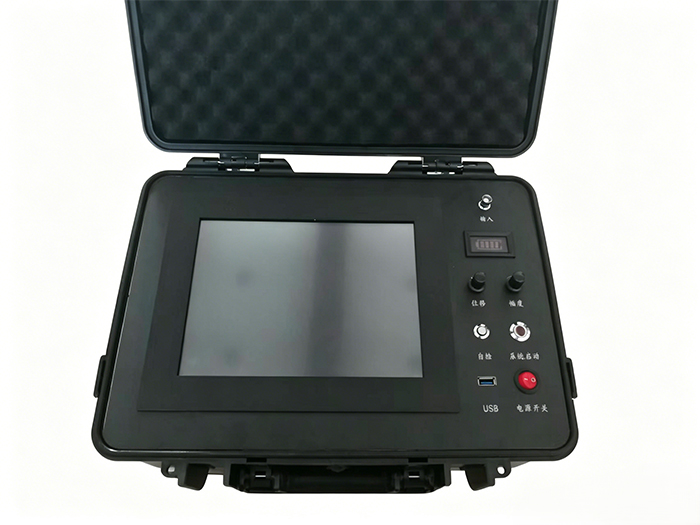

一、電纜故障測試儀主機
（一）儀器功能與特點：
☆ 可測35KV以下等級所有電纜的高阻閃絡性、泄漏性故障、低阻、短路性故障和斷路性故障。
☆ 儀器采用觸摸顯示屏，功能按鍵定義簡單明了，用戶可直接在屏幕上進行波形的分析操作，使用簡單、方便、直觀。
☆ 具有波形儲存功能：可以儲存大量的現場測試波形，供隨時調用觀察。
☆ 具有雙通道波形對比功能：能將不同時間測得的同類型電纜的故障波形，顯示在同一屏幕上進行對比分析，使得故障距離的判斷更加準確。
☆ 預置了4種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）
☆ 儀器具有波速測定功能，對于未知類型的電纜，可測出其電波傳播速度，確保故障距離測試的準確。
☆ 具有極強的抗干擾屏蔽功能，測試儀器在沖擊高壓環境中不易出現死機現象。
☆ 具有極強的抗干擾屏蔽功能，測試儀器在沖擊高壓環境中不易出現死機現象。具有無線網絡功能，可用于接收手機熱點實現上網，可以將現場測試波形實時傳輸、遇到復雜測試波形可以利用無線網絡傳輸?shù)轿夜?，公司專業人員可幫助判讀波形并告知故障距離。
（二）主要技術指標：
☆ 測試方法:低壓脈沖法、高壓閃絡法
☆ 測試距離：低壓脈沖法時，最大測試距離60Km；高壓閃絡法時，最大測試距離35Km
☆ 系統測試精度：小于20cm
☆ 脈沖幅度: 負載阻抗在50Ω時不小于250VPP
☆ 脈沖寬度: 0.2μs、2μs、4μs三種
☆ 采樣頻率: 200MHz(自適應采樣頻率)
☆ 系統測量誤差：20cm
☆ 讀數分辨率: 1m
☆ 工作條件: 溫度-10 ? +45oC，相對濕度 90%。
☆ 430×300×190mm
☆ 約3kg

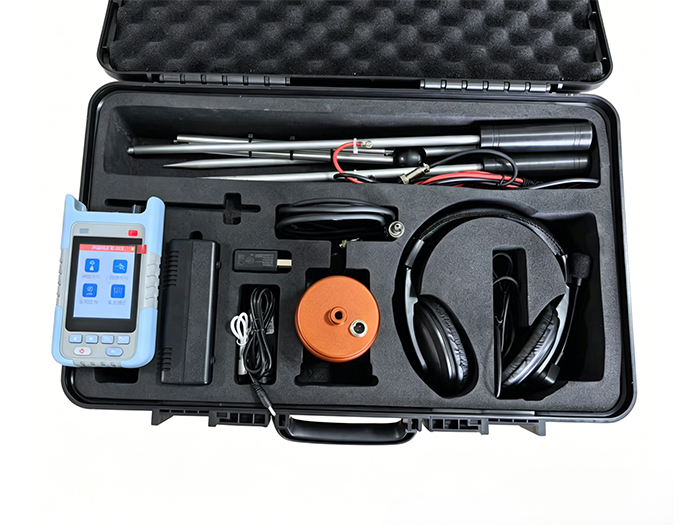

二、電纜故障定點儀
（一）特 點
1. 一機多用，聲磁定點，路徑查找，高壓跨步，磁場記錄。
2. 聲磁同步同時顯示磁場及聲音波形，尋跡模式音頻波形顯示。
3. 磁場觸發靈敏度，聲音大小，波速，都可調節。
4. 一鍵靜音功能，移動探頭過程中的高頻刺耳聲音可一鍵靜音。
5. 磁場同步指示燈功能，磁場觸發同步閃爍,觸發更直觀。
3. 聲磁同步精確定點，自動判斷故障位置，精度<0.1 米。
4. 聲磁延時也可手動移動光標測量，精度<0.1 米。
5. 具有暫停功能,更利于波形分析。
6. 高精度全數字化處理， 3.2寸真彩液晶顯示。
（二）技 術 指 標
1、高阻故障定點精度 ：≤0.1m
2、路徑探測精度 ：≤0.1m/
3、低阻故障定點精度 ：≤ 0.1 m
4、功耗：0.9W
5、充電器輸入電壓：AC：220V±10%
6、充電器輸出電壓：DC：5V
7、體積(主機) ：154mm×86mm×40mm
8、質量(主機) ：320g
9、使用溫度：-20～40℃

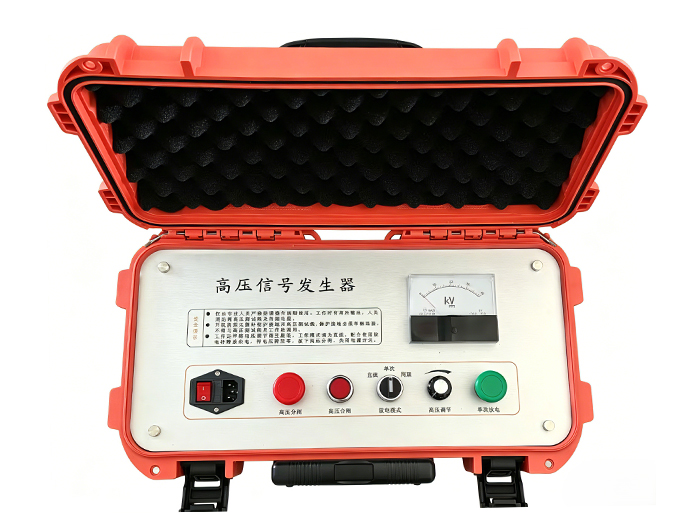

三、高壓信號發生器
本高壓信號發生器主要用于電力電纜的高阻和閃絡性故障的測試，配合電纜故障測距儀和定點儀進行故障的測距和定點工作。
本儀器內置升壓整流和放電裝置，功能齊全，接線簡單，操作安全方便。
技術參數
輸出電壓：0-35kV，直流負極性
放電電容：內置2?F/內置4.7?F
工作方式：單次脈沖/周期脈沖/直流閃絡
放電周期：6秒(周期工作方式時)
沖擊能量：1225J/2uF，2500J/4uF
放電裝置：內置
工作電源：交流單相220V?10%,頻率50Hz?1Hz
海拔高度：1000m以下
環境溫度：-20-40℃
相對濕度：不大于70%（40℃時）
主機體積：530*430*480(帶包)
主機重量：20kg
