產品參數/ Product parameter

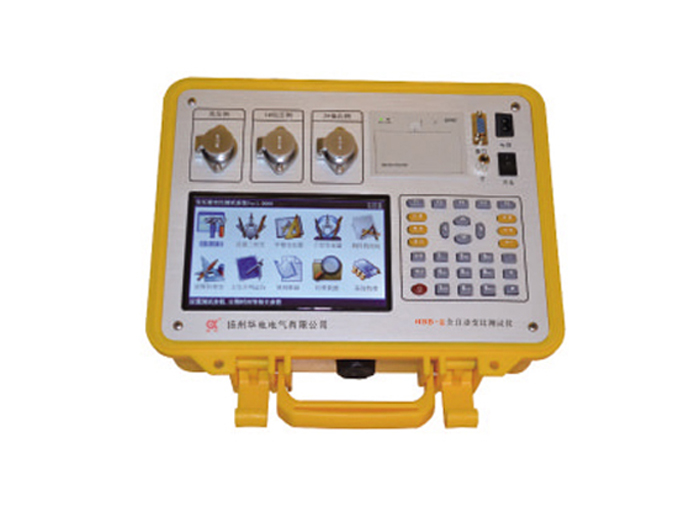

該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，最多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。
功能特點：
1、真正三相測試：?jiǎn)蜗嚯娫摧斎?，?nèi)部數字合成三相標準正弦波信號，經大功率功放實現三相電源輸出，失真度小，穩定性高，相間對稱度極高，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可進行自動識別組號。
3、操作簡單：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。
4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。
5、可以以內置充電電池做為工作電源，現場不用尋找工作電源。（選配功能）
6、首次在變比測量中引入測量相角的概念，能測量高壓側與低壓側任意角度的相角。
7、能進行主變并列運行測試，真正實現變壓器并列運行參數的檢測。
8、抗振性好：軍品接插件的使用增強了抗振性能。
9、采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。
10、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。
11、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小，不受工作電源的影響。
12、攜帶方便：體積小，重量輕。
技術指標
1、變比測量范圍：0.8~10000。
2、測量速度：小于15秒
3、測量精度： 高壓側電壓測量精度0.05%
低壓側電壓測量精度0.1%
相角的測量精度可以達到0.2°
變比測量精度：0.1（0.8－2000）
0.2（2000－5000）
0.3（5000－10000）
4、交流電源：220V±22V 、50Hz±1Hz（可選配內置充電電池）
