產品參數/ Product parameter
一、概述

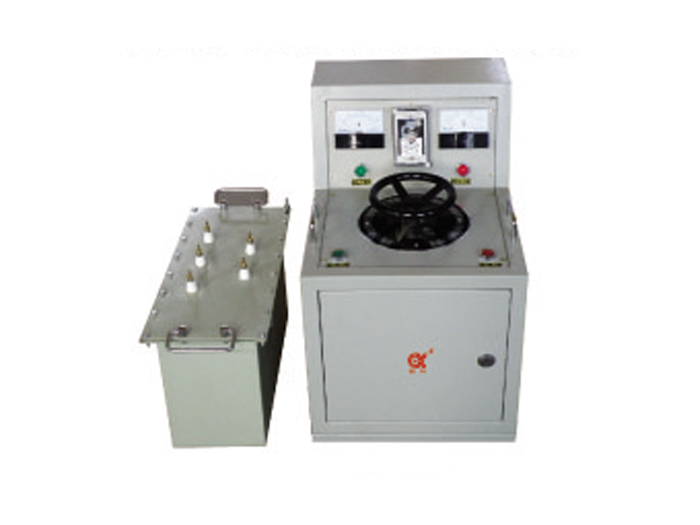

本產品是根據《電氣設備預防性規程》為滿足電力系統對高壓電壓互感器倍頻感應耐壓試驗設備的要求開發研制的。本產品的特點是在設計上采用了三相五柱式結構，突破了傳統的單相變壓器組結構，使設備的電氣性能指標大為提高，體積、重量大為減小。
二、用途
適用于電力系統35-220KV等級串激式電壓互感器的耐壓試驗，以同時考核互感器的主縱絕緣，同時也可作為電機及變壓器繞組的感應耐壓試驗。這是電力系統中變電檢修及試驗研究單位必備的試驗設備之一。
性能特點
1、采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。
2、重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。
3、本產品可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。
技術參數
1、額定輸入容量：3KVA、5KVA、10KVA 15KVA
2、三次諧波比：50-55%
3、輸入電壓：380V 交流 50Hz
4、輸出電壓：250V 交流150Hz
5、調壓方式：?jiǎn)蜗嗾{(diào)壓
6、輸出波形失真：≤5%
7、接線組別：Y/△
8、環境溫度：-10℃~+40℃
9、相對濕度：≤95%
